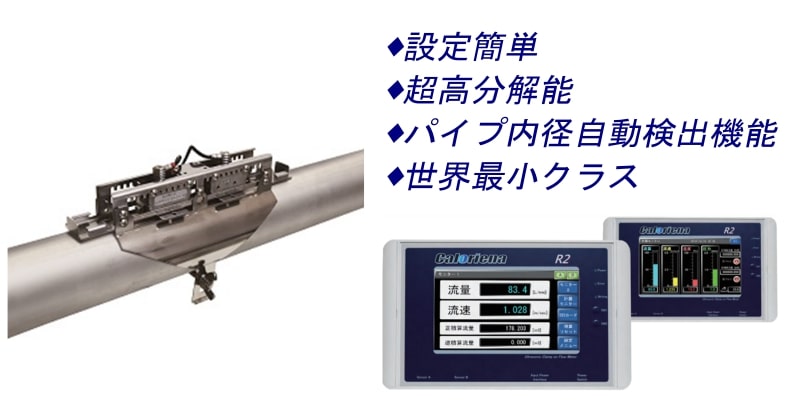

Calorina R2
小型クランプオン式超音波流量計Caloriena R2は、高精度・温度計測できる流量計です。
パイプの外側から非接触で流体温度計測ができます。(誤差±1℃)
パイプの外側から非接触で流体温度計測ができます。(誤差±1℃)
1.設置が簡単
専用ブラケットを利用し蝶ネジ1本でパイプに取付け可能。または付属のベルクロバンドで固定。
センサ位置もガイドに従ってノッチに合わせるだけ。ゼロ校正や調整も全て自動化。バッテリ駆動可。
専用ブラケットを利用し蝶ネジ1本でパイプに取付け可能。または付属のベルクロバンドで固定。
センサ位置もガイドに従ってノッチに合わせるだけ。ゼロ校正や調整も全て自動化。バッテリ駆動可。
2.超高分解能
従来測定不能の微小流量（流速）も測定可能。
（流速分解能0.001m/sec at＞200A 精度0.6% RD at＞0.5m/sec）
従来測定不能の微小流量（流速）も測定可能。
（流速分解能0.001m/sec at＞200A 精度0.6% RD at＞0.5m/sec）
3.パイプ内径自動検出機能
パイプスペックがわからないので内径が不明・古いパイプで内部スケールが不明なお客様に便利な機能。
パイプスペックがわからないので内径が不明・古いパイプで内部スケールが不明なお客様に便利な機能。
4.センサ寸法が最小クラス
5.コンピュータと直結
RS485(MODBUS)又はCFカードでコンピュータに直結。
RS485(MODBUS)又はCFカードでコンピュータに直結。
6.多重センサ接続可能
同配管の2側線、3側線などの平均化計測(計測精度UP)異なる配管径の独立3チャンネルの複数チャンネル
独立計測が可能です。導入コスト低減にもつながります。
同配管の2側線、3側線などの平均化計測(計測精度UP)異なる配管径の独立3チャンネルの複数チャンネル
独立計測が可能です。導入コスト低減にもつながります。
タイプ
一般仕様
測定方法
トランジットタイム計測方式
適用流体
水、超純水、気泡やパーティクルの無い液体など
対応パイプ材質
鉄、ステンレス、鋳鉄、鋼、塩ビ、アルミ、ポリエチレン、アクリなど
対応パイプサイズ
6A～1000A
測定レンジ(流速)
0.000～±20.000[m/sec]
測定条件
直管部長さ 上流側10D以上、下流側5D以上
流速分解能
0.001[m/sec](200A以上) 0.003[m/sec](200A未満)
測定精度
±0.6%RD(流速0.5[m/sec]以上)
測定流体温度範囲
0～80℃(高温度タイプ0～120℃)
温度測定レンジ・精度
0.0～50.0℃ 誤差±1℃
コントローラ仕様
供給電圧・消費電力
付属ACアダプタ:IN AC100～240V OUT DC24V
電池駆動:(DC9V～DC26V)対応 消費電力:約3W
表示部
7インチ カラー液晶 タッチパネル付き
アナログ出力
CH1(流量) DC 4-20mA(DC0-24mA)
CH2(温度) DC 0-5V
デジタル出力
(DC30V 1A max)
CH1(フォトモス) 正方向流量パルス
CH2(フォトモス) 逆方向流量パルス
CH3(有接点) 計測エラー出力
アナログ入力
CH1(圧力) DC 4-20mA
CH2(温度) DC 4-20mA
記録媒体
MictoSDカード(2Gバイト)
カレンダークロック
内蔵
設置方法
ネジ止めた または DINレール取付け
動作温度
-5～50℃
センサ部仕様
センサ
超音波振動子
取付方法
専用ブラケット、ベルクロバンド
適用

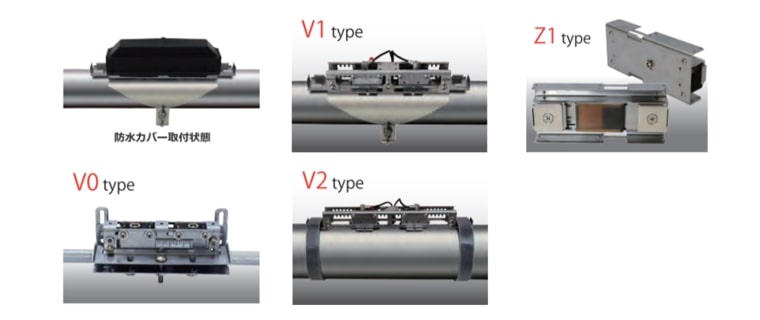

センサタイプ
防水性能
IP65(条件あり)

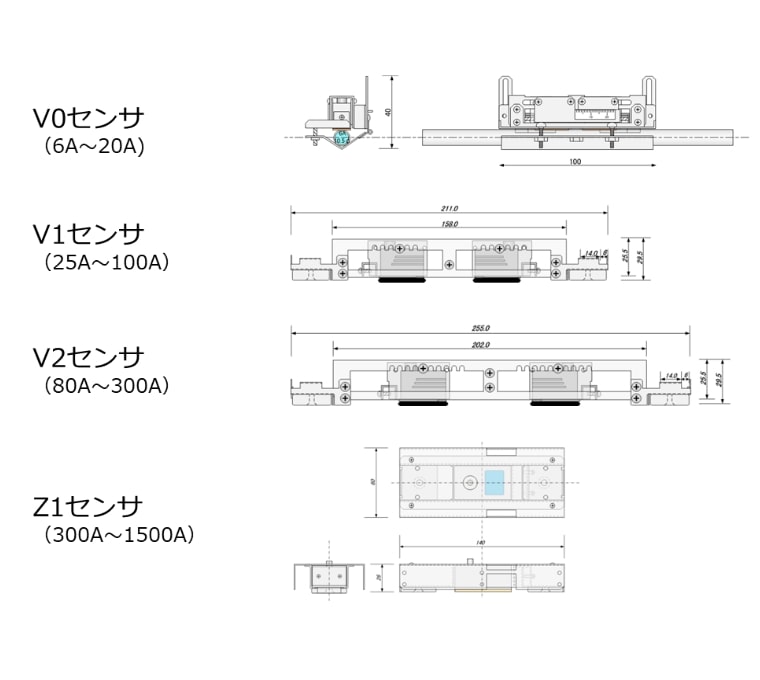

センサ寸法
