基本仕様とカスタム仕様

安全柵イメージ
軽く施工が容易なアルミフレーム材を採用し、多様なご要望に柔軟に対応でき、形状と機能拡張性に優れたカスタマイズのアルミ安全柵です。
自社でアルミプロファイルを在庫し製作するため、低価格・短納期・高品質・柔軟性に富んだ形状で安全柵を提供する事ができます。
安全防護機能面では産業用ロボット・産業機械等の危険区域への人やフォークリフトの侵入防止を目的としております。
安全柵仕様

安全柵寸法
安全柵寸法2
※単位:mm

型式

AEシリーズ(標準仕様)

SPシリーズ(カスタマイズ)

高さ(H)

定尺:1,800 範囲:150 – 4,800(※1)

幅(W)

定尺:970 範囲:150 – 970

脚長(L)

定尺:140 範囲:0 – 300(※2)

奥行き(D)

40(H2,800未満) 80(H2,800~4,800)

パネル材

PET樹脂/エキスパンドメタル/アルミ複合板

縦さん寸法

40×40・40×80

横さん寸法

30×40

切り欠き、旗型、屋根付きなど対応可能です。ご相談ください

カスタマイズ事例はこちら

オプション

基本取付用標準M6:縦さん表側2個 横さん裏側1個搭載

(注)レイアウトにより名称が異なる場合がございます。
(注)ご要望の高さ・用途により異なる場合がございます。
(※1)H2,800以上の柵は、縦さんが40×80になります。
(※2)L型脚を使用することで下部隙間を自在に変更できます。

扉仕様

蝶板扉寸法
スライド扉寸法
※単位:mm

型式

蝶板扉


スライド扉


SPシリーズ
(カスタマイズ)

高さ(H)

定尺:1,660
範囲:~1,960

定尺:1,660
範囲:~1,960

幅(W)

定尺:890
範囲:500~970

定尺:900
範囲:500~970

開口幅(O)

定尺:900
範囲:510~980

定尺:820
範囲:420~890

脚長(L)

140

140

奥行き(D)

40

80(※1)

パネル材

PET樹脂/エキスパンドメタル/アルミ複合板

PET樹脂/エキスパンドメタル/アルミ複合板

塗装

黄塗装/なし

縦さん寸法

30×40(※2)

横さん寸法

30×40

切り欠き、旗型、屋根付きなど対応可能です。ご相談ください

扉の詳細

(注)レイアウトにより名称が異なる場合がございます。
(※1)スライド扉は扉吊りのレールがあるため、80mmの幅になります。
(※2)扉は軽量化を図るため、縦さんも30×40となります。

パネル材仕様

用途に合わせて選ぶパネル材

各パネル材は、用途に合わせて上下それぞれ選択することができます。
各パネル材の例(一部の組み合わせ例となります)

上:PET樹脂クリア 下:エキスパンドメタル

上:PET樹脂クリア
下:エキスパンドメタル

上下:PET樹脂クリア

上下:PET樹脂クリア

上下:エキスパンドメタル

上下:エキスパンドメタル

上下:PET樹脂オレンジ

上下:PET樹脂オレンジ

上下:アルミ複合板

上下:アルミ複合板

上下:PET色付加工青7

上下:PET色付加工青7

防振ゴムの標準装備

工作機器による振動でのパネルのガタツキを防ぐため、各パネルには防振ゴムを標準で装着しております。
アルミプロファイルとパネル材には隙間がなく、ガタガタという音が発生することはありません。

防振ゴム
取り扱いパネル材

下記パネル材以外でもガラスパネルなども選択可能です。

PET樹脂(ポリエチレンテレフタレート)
クリア/オレンジ/ブラウンスモーク/青加工/
その他色加工
ペット樹脂
特徴 ・環境適正に優れて一般的に多く使用されている
・各特性で平均的な値を示す安価な樹脂
・弊社で、注文数が一番多い樹脂素材

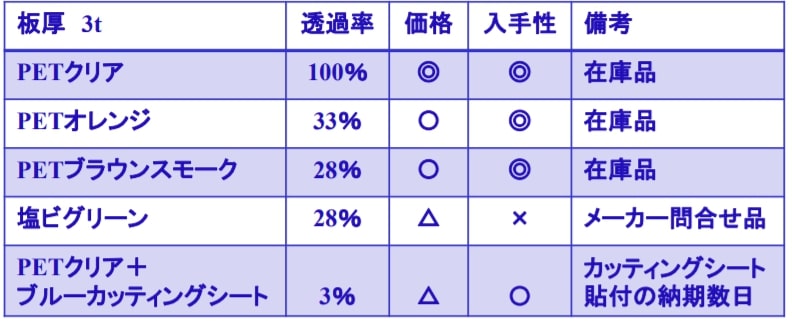

透過率比較表
長所 ・耐有機溶剤に優れている
・加工性に優れている(※切断時、火花発生しません)
・コストが安い
短所 ・高温に弱い
・アルカリに弱い
エキスパンドメタル
XS32/XS41
エキスパンドメタル
特徴 ・XS32:横30.5mm 縦12mmの大きさで、指が入りません
・XS41:横50.8mm 縦22mmの大きさで、手が入りません
・表面処理:黒色焼付塗装
・PET同様、弊社で注文数が一番多い安価なパネル素材
長所 ・軽量で錆に強い
・加工性に優れている
・コストが安い
短所 ・切断時、火花が発生します
・紫外線に弱い

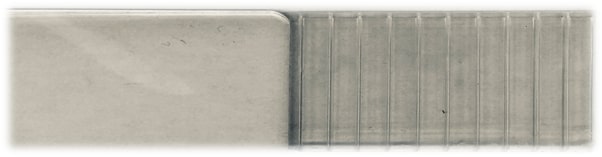

ポリカーボネート
平板/中空板
ポリカーボネート
特徴 ・各特性で高い値を示す『割れないガラス』と呼ばれる樹脂
長所 ・耐衝撃性が抜群に良い
・耐熱性/耐寒性に優れている
・加工性に優れている(※切断時、火花発生しません)
・断熱性に優れている(※中空板に限る)
・軽量で天板に適している(※中空板に限る)
短所 ・アルカリ/有機溶剤に弱い
・コストが高い
塩化ビニル(硬質)
クリア
塩ビ板
特徴 ・PET同様、各特性で平均的な値を示す樹脂

透過率比較表
長所 ・アルミと同程度の耐久性
・耐薬品性(酸・アルカリ)/耐油性に優れている
・電気絶縁性に優れている
・加工性に優れている(※切断時、火花発生しません)
短所 ・耐熱性/耐寒性が弱い
・有機溶剤に弱い
アルミ複合板
シルバー/ホワイト/ブラック/色加工
アルミ複合板
特徴 ・薄いアルミ板2枚で樹脂をサンドイッチした複合板
・不透明のため目隠しパネルに最適
長所 ・軽量で錆に強い
・素材がアルミのため耐久性に長けている
・つや消しブラックは外乱光を排除できる
・加工性に優れている(※切断時、火花発生しません)
短所 ・へこみが発生した場合、修復不可
・切り口処理を怠ると、年数経過により端部のアルミがめくれる
溶接金網(50x50xΦ3/30x30xΦ3)
溶接金網
特徴 ・鉄線同士が固定されているため目崩れせず、非常に高い強度が維持できる
長所 ・強度が高く、耐久性に優れている
・軽い
短所 ・コストが高い
アーク溶接用パネル
遮光番号7相当/9相当/相当
アーク溶接用パネル
特徴 ・アーク溶接時の紫外線と可視光から眼を保護するパネル
長所 ・遮光に強い
・必要に応じた透過率の選択が可能
短所 ・コストが高い
・受注生産のため納期が長い
各パネル材の比較表
物性一覧表
耐溶剤性・薬品性一覧表
耐油性一覧表

(注)データは弊社取扱いパネル材の見解比較となります。
パネル材比較表
固定金具

安全柵を床面に固定する脚と安全柵同士を固定するブラケット。固定脚は袋脚構造のため十分な強度を確保しております。その他の金具はこちらをご参照ください。

ダブル固定脚

ダブル固定脚

シングル固定脚

シングル固定脚

L型ダブル脚

L型ダブル脚

L型シングル脚

L型シングル脚

縞鋼板部分など、アンカーが使用できない場所でも、タッピングプレートを使用することで設置可能です。

ダブルタッピングプレート

ダブルタッピングプレート

シングルタッピングプレート

シングルタッピングプレート

安全柵間固定ブラケット

安全柵と安全柵の固定には、ダブルアングルブラケットかフラットブラケットを使用します。

ダブルアングルブラケット

ダブルアングルブラケット
L型を利用して安全柵の上部で固定します。断面の保護をしたい時に使用します。

フラットブラケット

フラットブラケット
任意の位置で安全柵を固定できます。

シングルアングルブラケット

シングルアングルブラケット
L型を利用して安全柵の上部で固定します。安全の両端や、直角に曲がった安全柵を固定します。
